Une prise électrique raccordée avec trois fils suppose un conducteur de phase, un conducteur neutre et un conducteur de terre. Dans une ancienne installation, ces trois fils existent parfois, mais leur repérage pose problème : couleurs non conformes, gaines en tissu, absence de marquage. Le branchement prise 3 fils dans ce contexte demande une méthode adaptée, parce que les conventions de câblage ont changé plusieurs fois au cours des décennies.
Repérage des conducteurs dans un câblage ancien
Les installations récentes utilisent un code couleur normalisé : bleu pour le neutre, rouge, marron ou noir pour la phase, vert-jaune pour la terre. Dans un logement construit avant les années 1970, ce code n’était pas systématique.
Lire également : Techniques novatrices pour une pose de pavage sur ancienne dalle béton
On trouve des fils entièrement noirs, des gaines grises sans distinction, ou encore du rouge utilisé pour le neutre. Se fier uniquement à la couleur revient à brancher à l’aveugle.
Un testeur de tension ou un multimètre est le seul moyen fiable pour identifier chaque conducteur. Courant coupé au disjoncteur général, on repère d’abord le fil de terre par un test de continuité vers la barrette de terre du tableau. Puis, courant rétabli, on identifie la phase avec un testeur sans contact ou un voltmètre entre chaque fil et la terre.
Lire également : Réparer plafond fissure : le guide complet des petites et grosses cassures
Si l’installation ne comporte que deux fils (pas de conducteur de terre), le branchement d’une prise avec terre reste possible, mais il faut tirer un fil de terre supplémentaire jusqu’au tableau. Brancher la broche de terre sur le neutre est une erreur dangereuse, parfois observée dans d’anciens bricolages.
Protection différentielle 30 mA et ancien circuit de prises
Les guides de branchement de prise se concentrent sur le raccordement des trois fils à la borne. Ils passent souvent à côté d’un point qui conditionne la sécurité de toute l’opération : la protection en amont du circuit.
La norme NF C 15-100 impose un interrupteur différentiel 30 mA en tête de chaque circuit de prises. Ce dispositif détecte une fuite de courant vers la terre (contact d’une personne avec un élément sous tension, défaut d’isolement) et coupe le circuit en une fraction de seconde.
Dans une installation ancienne, ce différentiel est souvent absent ou de type 300 mA, calibré pour protéger l’installation, pas les personnes. Ajouter une prise neuve sur un circuit dépourvu de différentiel 30 mA revient à installer un point de branchement sans filet de sécurité.
Avant de raccorder la prise, vérifier dans le tableau électrique que le circuit concerné passe bien par un différentiel 30 mA de type AC ou type A. Si ce n’est pas le cas, l’ajout de ce module au tableau est la première étape, avant tout câblage.
Raccordement de la prise : bornes et connecteurs Wago

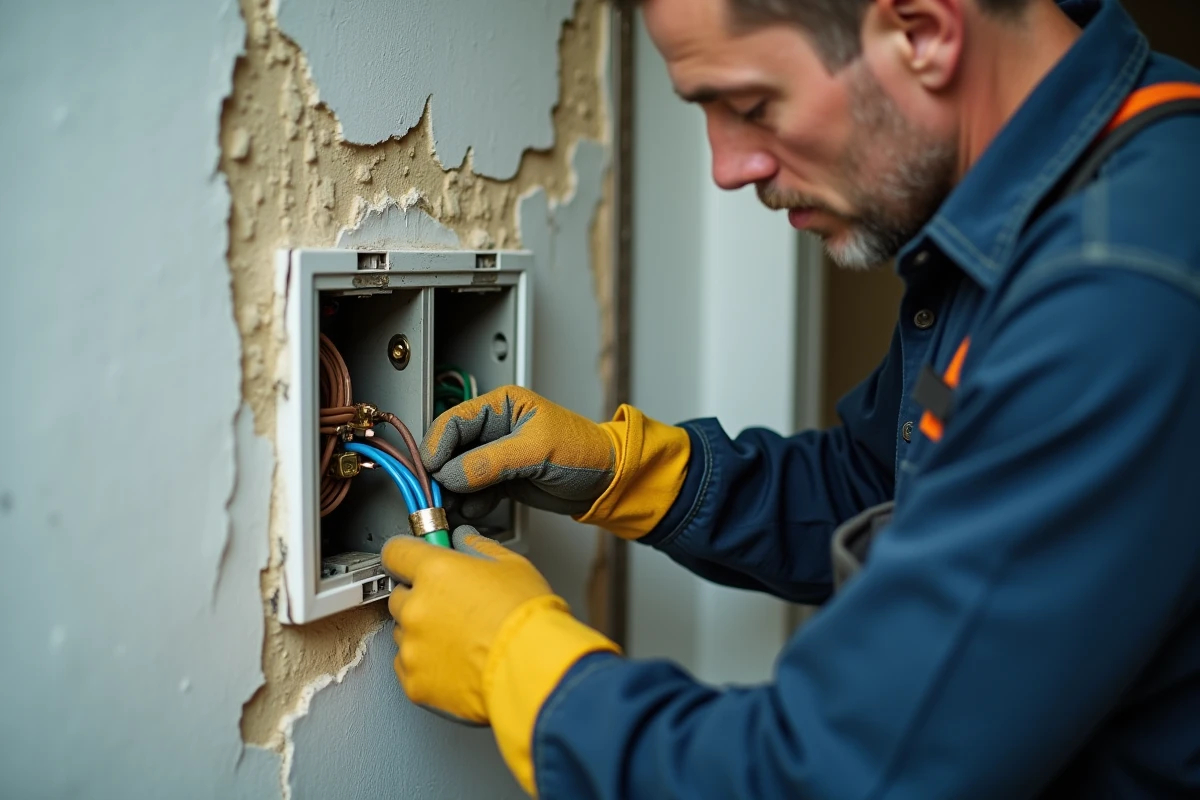

Une fois les fils identifiés et la protection amont vérifiée, le raccordement proprement dit peut commencer. Courant coupé et absence de tension confirmée au testeur.
Connexion sur les bornes de la prise
Les prises actuelles disposent de bornes à vis ou de bornes automatiques. Chaque conducteur se connecte à un emplacement précis :
- Le fil de phase (rouge, marron ou noir dans une installation conforme) se raccorde à la borne marquée L, généralement à droite.
- Le fil neutre (bleu) se raccorde à la borne marquée N, à gauche.
- Le fil de terre (vert-jaune) se raccorde à la borne centrale, reliée à la broche métallique saillante de la prise.

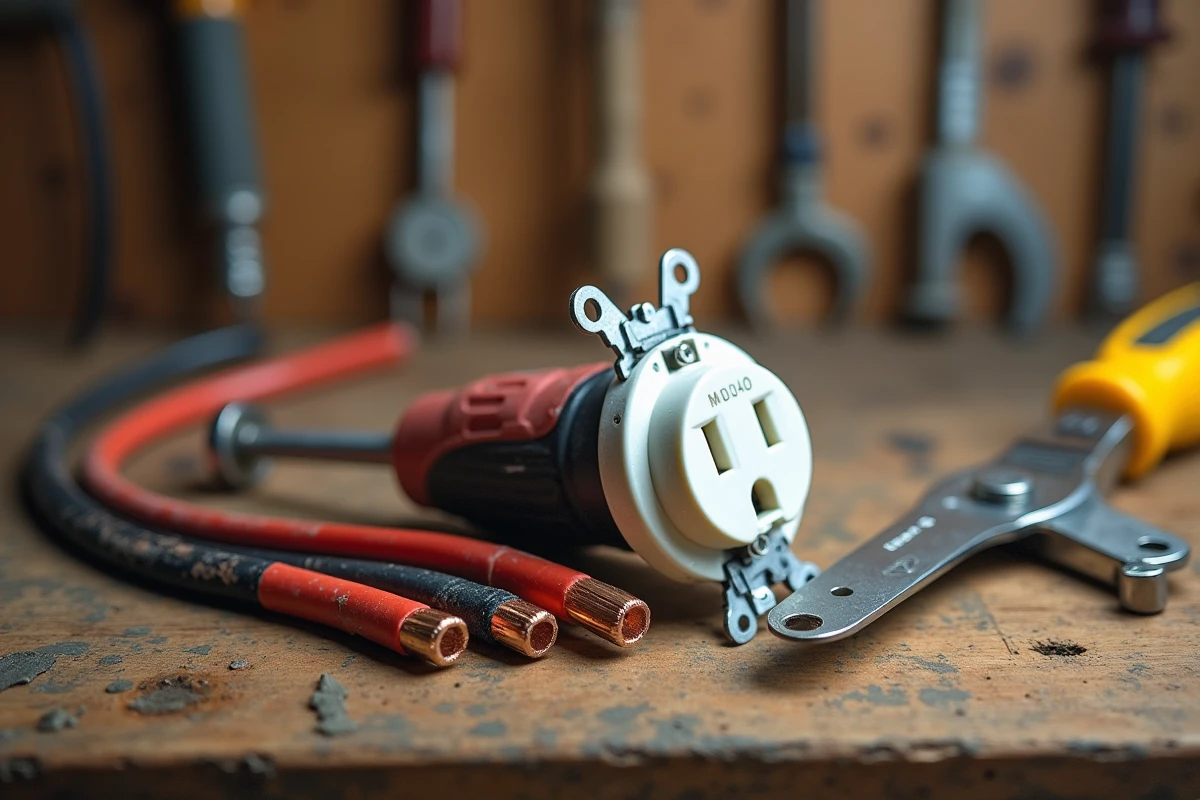

Le dénudage du fil doit être calibré : trop court, le contact est insuffisant ; trop long, du cuivre nu dépasse de la borne. La longueur de dénudage est généralement indiquée sur le mécanisme de la prise.
Raccordement avec des connecteurs Wago dans la boîte
Dans une ancienne installation, il arrive que plusieurs fils arrivent dans une même boîte d’encastrement (circuit de repiquage entre prises). Les anciennes connexions par dominos posent un problème de fiabilité dans le temps : vis qui se desserrent, échauffement au niveau du contact.
Les bornes Wago remplacent les dominos avec un contact à ressort permanent. Chaque fil dénudé s’insère dans un logement dédié sans outil. Pour une boîte où arrivent plusieurs circuits, les Wago à trois ou cinq entrées permettent de réunir les conducteurs de même fonction (tous les neutres ensemble, toutes les phases ensemble, toutes les terres ensemble) avant de repartir vers la prise.
Vérifier que la section des fils correspond au calibre des Wago utilisés. Les connecteurs courants acceptent des sections de fil allant du petit au moyen calibre, mais chaque référence a ses limites indiquées sur le boîtier.
Schéma de liaison à la terre et installations non conformes
Le fil de terre d’une prise ne protège que si la chaîne est complète : borne de terre de la prise, conducteur de protection, barrette de terre du tableau, câble de terre, piquet de terre enfoncé dans le sol.
Dans certaines anciennes installations, le conducteur de terre existe dans la gaine mais n’est raccordé à rien au tableau. La prise semble conforme en apparence, avec ses trois fils branchés, mais la protection contre les défauts d’isolement est inexistante.
Un test simple permet de vérifier : multimètre en mode continuité entre la broche de terre de la prise et la barrette de terre du tableau. Si le signal de continuité ne se déclenche pas, le circuit de terre est interrompu quelque part.
La compatibilité entre le schéma de liaison à la terre existant et le câblage ancien conditionne aussi le bon fonctionnement du différentiel. Un neutre et une terre inversés ou un neutre raccordé à la terre provoquent des déclenchements intempestifs du différentiel, voire une absence totale de déclenchement en cas de défaut réel.
Vérifications après branchement d’une prise électrique
Le câblage terminé, la prise fixée dans son boîtier, il reste une série de contrôles avant de remettre le circuit sous tension :
- Vérifier visuellement qu’aucun brin de cuivre ne dépasse d’une borne ou d’un connecteur Wago.
- Confirmer le serrage de chaque vis de borne (pour les prises à vis) avec un tournevis adapté.
- Remettre le courant au disjoncteur et tester la tension entre phase et neutre, puis entre phase et terre, avec un multimètre.
- Brancher un appareil pour confirmer le fonctionnement, puis vérifier que le différentiel 30 mA déclenche correctement en appuyant sur son bouton test au tableau.
Si le différentiel ne déclenche pas lors du test, le circuit présente un défaut qu’il faut localiser avant d’utiliser la prise.
Le branchement prise 3 fils dans une ancienne installation ne se limite pas à connecter trois conducteurs sur trois bornes. La fiabilité du repérage des fils, la présence d’un différentiel adapté et la continuité réelle du circuit de terre déterminent si la prise protège ou donne une fausse impression de sécurité.
